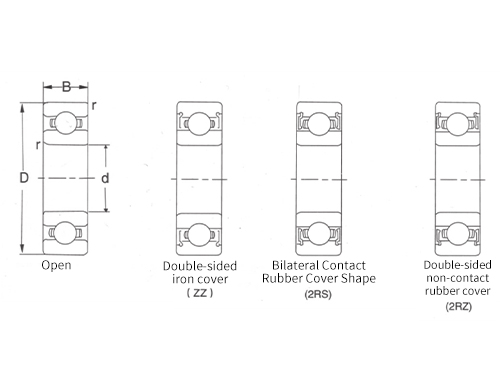

| 呼び番号 | 外部測定 | 基本ロードレーティング(ポンド) | 重さ | ||||||||
| 開ける | ボア | 外径 | 幅(オープン) | 幅(クローズ時) | 動的 | 静的 | 閉店 | ||||
| d | D | B | B1 | Cr | コー | (kg) | |||||
| で | mm | で | mm | で | mm | で | mm | N | |||
| R2 | 1/8 | 3.175 | 3/8 | 9.52 | 5/32 | 3.969 | 5/32 | 3.969 | 640 | 222 | 0.0013 |
| R2A | 1/8 | 3.175 | 1/2 | 12.7 | 11/64 | 4.366 | 11/64 | 4.366 | 1147 | 396 | 0.0032 |
| R3 | 3/16 | 4.763 | 1/2 | 12.7 | 5/32 | 3.969 | 0.196 | 4.978 | 1311 | 489 | 0.0027 |
| R3A | 3/16 | 4.763 | 1/2 | 12.7 | 0.196 | 4.978 | 0.196 | 4.978 | 1311 | 489 | 0.0027 |
| R4 | 1/4 | 6.35 | 5/8 | 15.875 | 0.196 | 4.978 | 0.196 | 4.978 | 1489 | 618 | 0.0045 |
| R4A | 1/4 | 6.35 | 3/4 | 19.05 | 7/32 | 5.556 | 9/32 | 7.144 | 2334 | 884 | 0.0092 |
| R6 | 3/8 | 9.525 | 7/8 | 22.225 | 7/32 | 5.556 | 9/32 | 7.144 | 3379 | 1429 | 0.0118 |
| R8 | 1/2 | 12.7 | 1-1/8 | 28.575 | 1/4 | 6.35 | 5/16 | 7.938 | 3911 | 2244 | 0.0210 |
| R10 | 5/8 | 15.875 | 1-3/8 | 34.925 | 9/32 | 7.144 | 11/32 | 8.731 | 4605 | 2774 | 0.0367 |
| R12 | 3/4 | 19.05 | 1-5/8 | 41.275 | 5/16 | 7.938 | 7/16 | 11.113 | 7246 | 4445 | 0.0630 |
| R13 | 3/4 | 19.05 | 1-3/4 | 44.45 | 3/8 | 9.525 | 7/16 | 11.113 | 7490 | 4785 | 0.0920 |
| R14 | 7/8 | 22.225 | 1-7/8 | 47.625 | 3/8 | 9.525 | 1/2 | 12.700 | 7735 | 4939 | 0.0970 |
| R16 | 1 | 25.4 | 2 | 50.8 | 3/8 | 9.525 | 1/2 | 12.700 | 8224 | 5432 | 0.1070 |
| R18 | 1-1/8 | 28.575 | 2-1/8 | 53.975 | 3/8 | 9.525 | 1/2 | 12.700 | 9557 | 6255 | 0.1220 |
| R20 | 1-1/4 | 31.75 | 2-1/4 | 57.15 | 3/8 | 9.525 | 1/2 | 12.700 | 10758 | 7513 | 0.1250 |
| R22 | 1-3/8 | 34.925 | 2-1/2 | 76.2 | 7/16 | 11.113 | 9/16 | 14.288 | 12251 | 8490 | 0.1388 |
| R24 | 1-1/2 | 38.1 | 2-5/8 | 66.675 | 7/16 | 11.113 | 9/16 | 14.288 | 12918 | 9264 | 0.1848 |
複列ボールベアリング ラジアル荷重と両方向のアキシアル荷重に同時に耐えられるため、モーター、機械装置、ファン、自動車部品、その他の用途に広く使用されています。しかし、実際の使用において複列玉軸受から異音が発生した場合、装置の動作の安定性に影響を与えるだけでなく、潜在的な故障リスクを示す可能性があるため、タイムリーな調査と対応が必要となります。 1. 複列玉軸受...
続きを読む複列玉軸受 高い耐荷重と安定した性能により、さまざまな機械装置に広く使用されており、自動車、産業機器、家電、精密機器などに幅広く使用されています。ただし、長期使用または不適切なメンテナンスにより、複列ボールベアリングにいくつかの一般的な障害が発生し、機器の通常の動作に影響を与える可能性があります。これらの故障の原因と解決策を理解することは、ベアリングの耐用年数を延ばし、機械装置の...
続きを読むベアリングの早期故障を避けるために荷重パラメータを一致させるにはどうすればよいですか? の耐久性 複列アンギュラ玉軸受 機械式トランスミッション システムでは、正確な負荷マッチングから始まります。これらのベアリングは、ラジアル荷重とアキシアル荷重の両方に耐えるように設計されていますが、ラジアル荷重に対するアキシアル荷重の比率は耐用年数に直接影響します。業界の経験...
続きを読む機械装置の中核部品として、 複列ボールベアリング 特に高速性と低ノイズが要求されるシナリオにおいて、安定した動作を確保する上で重要な役割を果たします。技術エンジニアや調達担当者にとって、信頼できるメーカーを特定し、科学的な選択方法を習得することが、機器のパフォーマンスを最適化するための鍵となります。この記事では、徹底した質問と専門的な分析を通じて、これら 2 つの中心的な問題を...
続きを読む深溝玉軸受は、転がり軸受の中で最も一般的なタイプの1つであり、構造が単純で設置やメンテナンスが容易なため、さまざまな機械装置に広く使用されています。ラジアル荷重や一定のアキシアル荷重に耐えることができ、モーター、自動車、農業機械、工作機械、家電など多くの産業において欠かせない部品です。寧波万順のインチシリーズ深溝玉軸受は、伝統的な利点の継承に基づいて、技術革新と品質管理を通じて製品の性能と信頼性をさらに向上させました。
42 および 43 シリーズ: 正確な位置決め、効率的な操作
寧波万順の42シリーズと43シリーズ インチ深溝ボールベアリング 高精度、高速、高負荷の要求を満たすように設計されています。これら 2 つのシリーズの製品は、高度な生産技術と厳格な品質管理プロセスを使用して、軸受の内外輪、鋼球、保持器の完全な一致を保証し、極めて低い摩擦係数と優れた回転精度を実現します。要求の高い高速回転用途であっても、大きな衝撃荷重を受ける重機であっても、42 および 43 シリーズ深溝玉軸受は安定した信頼性の高い操作サポートを提供します。
寧波万順は、技術革新が企業の持続可能な発展の無尽蔵の原動力であることをよく認識しています。そのため、当社は製品の研究開発への投資を継続し、製品の技術内容と付加価値の向上に努めています。 42 および 43 シリーズ深溝玉軸受の生産プロセスでは、先進的な CNC 加工装置と自動化された生産ラインを導入し、工場に入る原材料から工場から出る完成品に至るまでの全工程の品質管理を実現しました。同時に同社は、高度な試験機器と装置を使用して製品のさまざまな性能指標の包括的な試験を実施し、各ベアリングのセットが業界基準を満たすか、それを超えていることを確認する完全な試験システムも確立しました。
「顧客満足が中心」は寧波万順が常に堅持している品質管理コンセプトです。当社はISO9001品質マネジメントシステムを厳格に実施しています。原材料の調達から生産・加工、完成品の検査、アフターサービスに至るまで、基準に沿って厳格に運用し、安定した品質を確保しています。この品質への粘り強い追求により、寧波万順の英国深溝玉軸受は市場で高い評価と幅広い認知を獲得しました。
寧波万順は今後も「まず友人を作り、その後にビジネスを行い、相互利益と共同発展を行う」という経営理念を堅持し、国内外のあらゆる階層の友人と積極的に協力し、コミュニケーションを図っていきます。当社は、より輝かしい明日を創造するために、高品質の製品、リーズナブルな価格、行き届いたサービスでお客様と協力していきたいと考えています。
