d 1~4mm

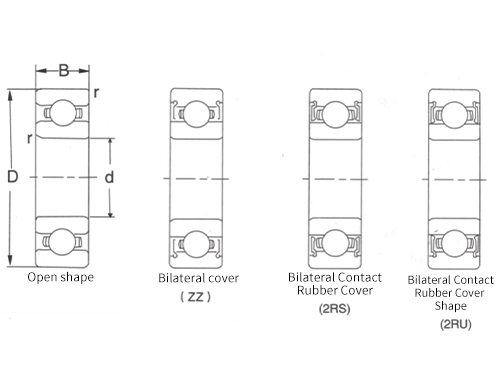

| 主要寸法(mm) | ゴムキャップ | 鉄のキャップ | モデル | 基本動定格荷重 | 基本静定格荷重 | 参考重量(g) | |||||||
| d | D | B | r | B1 | r1 | 開ける | 鉄のキャップ | コンタクトキャップ | 非接触型 | クロム(N) | トウモロコシ) | 開ける | ゴムカバータイプ 鉄キャップタイプ |
| 1 | 3 | 1.0 | 0.05 | 1.5 | 0.05 | 681 | 681ZZ | / | / | 80 | 23 | 0.08 | |
| 3 | 1.5 | 0.05 | / | / | MR31 | / | / | / | 80 | 23 | 0.07 | ||
| 4 | 1.6 | 0.10 | 2.3 | 0.10 | 691 | 691ZZ | / | / | 140 | 36 | 0.10 | ||
| 1.2 | 4 | 1.8 | 2.50 | 0.1 | 0.10 | MR41X | MR41XZZ | / | / | 138 | 35 | 0.10 | 0.14 |
| 1.5 | 4 | 1.2 | 0.05 | 2.0 | 0.05 | 68/1.5 | 68/1.5ZZ | / | / | 112 | 33 | 0.07 | 0.11 |
| 5 | 2.0 | 0.15 | 2.6 | 0.15 | 69/1.5 | 69/1.5ZZ | / | / | 240 | 69 | 0.17 | 0.19 | |
| 6 | 2.5 | 0.15 | 3.0 | 0.15 | 60/1.5 | 60/1.5ZZ | / | / | 330 | 99 | 0.31 | 0.36 | |
| 2 | 4 | 1.2 | 0.05 | 2.0 | 0.06 | 672 | 672ZZ | / | / | 104 | 37 | 0.10 | 0.14 |
| 5 | 1.5 | 0.08 | 2.3 | 0.08 | 682 | 682ZZ | / | / | 188 | 59 | 0.12 | 0.17 | |
| 5 | 2.0 | 0.10 | 2.5 | 0.10 | MR52 | MR52ZZ | / | / | 188 | 59 | 0.16 | 0.22 | |
| 6 | 2.3 | 0.15 | 3.0 | 0.15 | 692 | 692ZZ | / | / | 330 | 99 | 0.28 | 0.38 | |
| 6 | 2.5 | 0.15 | 2.5 | 0.15 | MR62 | MR62ZZ | / | / | 330 | 99 | 0.28 | 0.33 | |
| 7 | 2.5 | 0.15 | 3.0 | 0.15 | MR72 | MR72ZZ | / | / | 385 | 128 | 0.43 | 0.47 | |
| 7 | 2.8 | 0.15 | 3.5 | 0.15 | 602 | 602ZZ | / | / | 385 | 128 | 0.51 | 0.58 | |
| 2.5 | 5 | 1.5 | 0.08 | / | / | 67/2.5 | 67/2.5ZZ | / | / | 153 | 59 | 0.11 | 0.11 |
| 6 | 1.8 | 0.08 | 2.3 | 0.08 | 68/2.5 | 68/2.5ZZ | / | / | 209 | 73 | 0.23 | 0.29 | |
| 7 | 2.5 | 0.15 | 2.6 | 0.08 | 69/2.5 | 69/2.5ZZ | / | / | 385 | 128 | 0.40 | 0.55 | |
| 8 | 2.5 | 0.20 | 3.5 | 0.15 | MR82X | MR82XZZ | / | / | 560 | 179 | 0.52 | ||
| 8 | 2.8 | 0.15 | / | / | 60/2.5 | 60/2.5ZZ | / | / | 550 | 175 | 0.63 | 0.83 | |
| 3 | 6 | 2.0 | 0.08 | 4.0 | 0.15 | 673 | 673ZZ | / | / | 209 | 73 | 0.19 | 0.28 |
| 7 | 2.0 | 0.10 | 2.5 | 0.08 | 683 | 683ZZ | / | / | 385 | 129 | 0.32 | 0.43 | |
| 8 | 2.5 | 0.15 | 3.0 | 0.10 | MR83 | / | / | / | 560 | 179 | 0.51 | ||
| 8 | 3.0 | 0.15 | 4.0 | 0.15 | 693 | 693ZZ | / | / | 56 | 179 | 0.61 | 0.83 | |
| 9 | 2.5 | 0.20 | 4.0 | 0.15 | MR93 | MR93ZZ | / | / | 640 | 226 | 0.68 | 1.18 | |
| 9 | 3.0 | 0.15 | 5.0 | 0.15 | 603 | 603ZZ | / | 640 | 226 | 0.84 | 1.20 | ||
| 10 | 4.0 | 0.15 | 4.0 | 0.15 | 623 | 623ZZ | / | / | 615 | 226 | 1.65 | 1.66 | |
| 13 | 5.0 | 0.20 | 5.0 | 0.20 | 633 | 633ZZ | / | / | 1300 | 485 | 3.38 | 3.33 | |
| 4 | 7 | 2.0 | 0.08 | 2.5 | 0.08 | 674 | 674ZZ | / | / | 315 | 115 | 0.21 | 0.29 |
| 8 | 2.0 | 0.15 | 3.0 | 0.10 | MR84 | MR84ZZ | / | / | 395 | 140 | 0.33 | 0.56 | |
| 9 | 2.5 | 0.10 | 4.0 | 0.10 | 684 | 684ZZ | / | / | 640 | 226 | 0.63 | 1.01 | |
| 10 | 3.0 | 0.20 | 4.0 | 0.15 | MR104 | MR104ZZ | / | / | 650 | 236 | 0.95 | 1.33 | |
| 11 | 4.0 | 0.15 | 4.0 | 0.15 | 694 | 694ZZ | 694-2RS | 694-2RU | 715 | 283 | 1.70 | 1.75 | |
| 12 | 4.0 | 0.20 | 4.0 | 0.20 | 604 | 604ZZ | 604-2RS | 604-2RU | 970 | 360 | 2.25 | 2.29 | |
| 13 | 5.0 | 0.20 | 5.0 | 0.20 | 624 | 624ZZ | 624-2RS | 624-2RU | 1300 | 485 | 2.97 | 3.04 | |
| 16 | 5.0 | 0.30 | 5.0 | 0.30 | 634 | 634ZZ | 634-2RS | 634-2RU | 1740 | 670 | 5.00 | 5.21 | |
d 5~15mm
| 主要寸法(mm) | ゴムキャップ | 鉄のキャップ | モデル | 基本動定格荷重 | 基本静定格荷重 | 参考重量(g) | |||||||
| d | D | B | r | B1 | r1 | 開ける | 鉄のキャップ | コンタクトキャップ | 非接触型 | クロム(N) | トウモロコシ) | 開ける | ゴムカバータイプ 鉄キャップタイプ |
| 5 | 8 | 2.0 | 0.08 | 2.5 | 0.08 | 675 | 675ZZ | / | / | 278 | 131 | 0.25 | 0.34 |
| 9 | 2.5 | 0.15 | 3.0 | 0.15 | MR95 | MR95ZZ | / | / | 435 | 168 | 0.48 | 0.54 | |
| 10 | 3.0 | 0.15 | 4.0 | 0.15 | MR105 | MR105ZZ | / | / | 435 | 168 | 0.90 | 1.29 | |
| 11 | 3.0 | 0.15 | 5.0 | 0.15 | 685 | 685ZZ | 685-2RS | 685-2RU | 715 | 283 | 1.20 | 1.95 | |
| 13 | 4.0 | 0.20 | 4.0 | 0.20 | 695 | 695 22 | 695-2RS | 695-2RU | 1080 | 430 | 2.40 | 2.5 | |
| 14 | 5.0 | 0.20 | 5.0 | 0.20 | 605 | 605ZZ | 605-2RS | 605-2RU | 1330 | 505 | 3.54 | 4 | |
| 16 | 5.0 | 0.30 | 5.0 | 0.30 | 625 | 625ZZ | 625-2RS | 625-2RU | 1730 | 670 | 4.95 | 6 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 635 | 635 22 | 635-2RS | 635-2RU | 2620 | 1060 | 8.53 | 9 | |
| 6 | 10 | 2.5 | 0.10 | 3.0 | 0.10 | 675 | 675ZZ | / | / | 495 | 219 | 0.53 | 0.9 |
| 12 | 3.0 | 0.20 | 4.0 | 0.15 | MR126 | MR126ZZ | / | / | 715 | 292 | 1.20 | 1.6 | |
| 13 | 3.5 | 0.15 | 5.0 | 0.15 | 686 | 686ZZ | 686-2RS | 686-?RU | 1080 | 440 | 1.90 | 2.5 | |
| 15 | 5.0 | 0.20 | 5.0 | 0.20 | 696 | 696ZZ | 696-2RS | 696-2RU | 1740 | 670 | 3.79 | 3.9 | |
| 17 | 6.0 | 0.30 | 6.0 | 0.30 | 606 | 606ZZ | 606-2RS | 606-2HU | 2260 | 840 | 5.94 | 6 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 626 | 626 22 | 626-2RS | 626-2RU | 2620 | 1060 | 7.97 | 8 | |
| 22 | 7.0 | 0.30 | 7.0 | 0.30 | 636 | 636ZZ | 636 2RS | 636-2RU | 3300 | 1360 | 13.00 | 13 | |
| 7 | 11 | 2.5 | 0.10 | 3.0 | 0.10 | 677 | 677 22 | / | / | 455 | 201 | 0.59 | 0.71 |
| 13 | 3.0 | 0.20 | 4.0 | 0.15 | MR137 | MR137ZZ | / | / | 830 | 375 | 1.50 | 1.98 | |
| 14 | 3.5 | 0.15 | 5.0 | 0.15 | 687 | 687ZZ | 687-2RS | 687-2RU | 1170 | 510 | 2.00 | 2.97 | |
| 17 | 5.0 | 0.30 | 5.0 | 0.30 | 697 | 697ZZ | 697-2RS | 697-2RU | 1610 | 715 | 4.80 | 5.01 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 607 | 607ZZ | 607-2RS | 607-2RU | 2620 | 1060 | 7.67 | 8 | |
| 22 | 7.0 | 0.30 | 7.0 | 0.30 | 627 | 627ZZ | 627-2RS | 627-2RU | 3300 | 1360 | 12.00 | 12 | |
| 26 | 9.0 | 0.30 | 9.0 | 0.30 | 637 | 637ZZ | 637-2RS | 637-2RU | 4000 | 1580 | 24.00 | 25 | |
| 8 | 12 | 2.5 | 0.10 | 3.5 | 0.10 | 678 | B78 22 | / | / | 535 | 271 | 0.70 | 0.95 |
| 14 | 3.5 | 0.20 | 4.0 | 0.15 | MR148 | MR148ZZ | / | / | 820 | 385 | 1.90 | 2.12 | |
| 16 | 4.0 | 0.20 | 5.0 | 0.20 | 688 | BA8 22 | 688-2RS | 688-2RU | 1250 | 590 | 3.00 | 3.7 | |
| 19 | 6.0 | 0.30 | 6.0 | 0.30 | 698 | 698ZZ | 698-2RS | 698-2RU | 2240 | 905 | 7.18 | 7.2 | |
| 22 | 7.0 | 0.30 | 7.0 | 0.30 | 608 | 608ZZ | 608-2RS | 608-2RU | 3300 | 1360 | 12.00 | 12 | |
| 24 | 8.0 | 0.30 | 8.0 | 0.30 | 628 | 628 22 | 628-2RS | B28-2RU | 3350 | 1410 | 17.00 | 17.3 | |
| 28 | 9.0 | 0.30 | 9.0 | 0.30 | 638 | 638ZZ | 638-2RS | 638-2RU | 4550 | 1970 | 27.00 | 28.6 | |
| 9 | 14 | 3.0 | 0.10 | 4.5 | 0.10 | 679 | 679ZZ | / | / | 930 | 470 | 1.35 | 1.98 |
| 17 | 4.0 | 0.20 | 5.0 | 0.20 | 689 | 689ZZ | 689-2RS | 689-2RU | 1730 | 810 | 3.53 | 4.43 | |
| 20 | 6.0 | 0.30 | 6.0 | 0.30 | 699 | 699ZZ | 699-2RS | 699-2RU | 2120 | 985 | 8.33 | 8.45 | |
| 24 | 7.0 | 0.30 | 7.0 | 0.30 | 609 | 609ZZ | 609-2RS | 609-2RU | 3350 | 1410 | 14.50 | 14.6 | |
| 26 | 8.0 | 0.30 | 8.0 | 0.30 | 629 | 629 22 | 629-2RS | 629-2RU | 4550 | 1970 | 19.50 | 20 | |
| 30 | 10 | 0.60 | 10 | 0.60 | 639 | 639ZZ | 639-2RS | 639-2RU | 5100 | 2390 | 34.00 | 36 | |
d 5~15mm
| 主要寸法(mm) | モデル | クロム(N) | トウモロコシ) | 重量(g) | ||||||
| d | D | B | r | 開ける | 鉄のキャップ | コンタクトキャップ | 非接触型 | |||
| 10 | 15 | 3 | 0.1 | 6700 | 6700ZZ | 6700-2RS | 6700-2RU | 1010 | 555 | 0.0015 |
| 19 | 5 | 0.3 | 6800 | 6800ZZ | 6800-2RS | 6800-2RU | 1840 | 925 | 0.005 | |
| 19 | 7 | 0.3 | 63800 | 63800ZZ | 63800-2RS | 63800-2RU | 1840 | 925 | 0.0074 | |
| 22 | 6 | 0.3 | 6900 | 6900ZZ | 6900-2RS | 6900-2RU | 2700 | 1270 | 0.009 | |
| 26 | 8 | 0.3 | 6000 | 6000ZZ | 6000-2RS | 6000-2RU | 4550 | 1970 | 0.019 | |
| 26 | 12 | 0.5 | 63000 | / | 63000-2RS | / | 4620 | 1960 | 0.025 | |
| 28 | 8 | 0.3 | 16100 | / | / | / | 4620 | 1960 | 0.022 | |
| 30 | 9 | 0.6 | 6200 | 6200ZZ | 6200-2RS | 6200-2RU | 5100 | 2390 | 0.032 | |
| 30 | 14 | 1 | 62200 | / | 62200-2RS | / | 5070 | 2360 | 0.04 | |
| 30 | 14.3 | 1 | 63200 | / | 63200-2RS | / | 5146 | 2350 | 0.046 | |
| 35 | 11 | 0.6 | 6300 | 6300ZZ | 6300-2RS | 6300-2RU | 8100 | 3450 | 0.053 | |
| 35 | 17 | 1 | 62300 | / | 62300-2RS | / | 8060 | 3400 | 0.06 | |
| 35 | 19.05 | 0.6 | 63300 | / | 63300-2RS | / | 8095 | 3565 | 0.105 | |
| 37 | 12 | 0.6 | 6400 | / | / | / | 9000 | 4650 | / | |
| 12 | 18 | 4 | 0.2 | 6701 | 6701ZZ | 6701-2RS | 6701-2RU | 1070 | 6555 | 0.003 |
| 21 | 5 | 0.3 | 6801 | 6801ZZ | 6801-2RS | 6801-2RU | 1900 | 1040 | 0.006 | |
| 21 | 7 | 0.3 | 63801 | 63801ZZ | 63801-2RS | 63801-2RU | 1900 | 1040 | 0.0085 | |
| 24 | 6 | 0.3 | 6901 | 6901ZZ | 6901-2RS | 6901-2RU | 2900 | 1460 | 0.011 | |
| 28 | 7 | 0.3 | 16001 | / | / | / | 5100 | 2400 | 0.024 | |
| 28 | 8 | 0.3 | 6001 | 6001ZZ | 6001-2RS | 6001-2RU | 5100 | 2390 | 0.023 | |
| 28 | 12 | 0.5 | 63001 | / | 63001-2RS | / | 5070 | 2360 | 0.029 | |
| 30 | 8 | 0.3 | 16101 | / | / | / | 5070 | 2360 | 0.023 | |
| 32 | 10 | 0.6 | 6201 | 6201ZZ | 6201-2RS | 6201-2RU | 6800 | 3050 | 0.037 | |
| 32 | 14 | 1 | 62201 | / | 62201-2RS | / | 6890 | 3100 | 0.046 | |
| 32 | 15.9 | 1 | 63201 | / | 63201-2RS | / | 7000 | 3050 | 0.055 | |
| 37 | 12 | 1 | 6301 | 6301ZZ | 6301-2RS | 6301-2RU | 9800 | 4250 | 0.06 | |
| 37 | 1700 | 1.5 | 62301 | / | 62301-2RS | / | 9750 | 4150 | 0.074 | |
| 37 | 1905 | 1 | 63301 | / | 63301-2RS | / | 9705 | 4360 | 0.114 | |
| 42 | 13 | 1 | 6401 | / | / | / | 11600 | 5150 | 0.048 | |
| 15 | 21 | 4 | 0.2 | 6702 | 6702ZZ | 6702-2RS | 6702-2RU | 1150 | 790 | 0.0035 |
| 24 | 5 | 0.3 | 6802 | 6802ZZ | 6802-2RS | 6802-2RU | 2080 | 1260 | 0.007 | |
| 24 | 7 | 0.3 | 63802 | 63802ZZ | 63802-2RS 63802-2RU | 2080 | 1260 | 0.01 | ||
| 28 | 7 | 0.3 | 6902 | 6902ZZ | 6902-2RS | 6902-2RU | 4300 | 2250 | 0.016 | |
| 32 | 8 | 0.3 | 16002 | / | / | / | 5600 | 2840 | 0.025 | |
| 32 | 9 | 0.3 | 6002 | 6002ZZ | 6002-2RS | 6002-2RU | 5600 | 2840 | 0.032 | |
| 32 | 13 | 0.5 | 63002 | / | 63002-2RS | / | 5590 | 2850 | 0.042 | |
| 35 | 11 | 0.6 | 6202 | 6202ZZ | 6202-2RS | 6202-2RU | 7650 | 3700 | 0.045 | |
| 35 | 14 | 1 | 62202 | / | 62202-2RS | / | 7800 | 3750 | 0.056 | |
| 35 | 15.9 | 1 | 63202 | / | 63202-2RS | / | 8000 | 3600 | 0.068 | |
| 42 | 13 | 1 | 6302 | 6302ZZ | 6302-2RS | 6302-2RU | 11400 | 5400 | 0.082 | |
| 42 | 17 | 1.5 | 62302 | / | 62302-2RS | / | 11400 | 5400 | 0.11 | |
| 42 | 19 | 1.5 | 63302 | / | 63302-2RS | / | 8232 | 4900 | 0.152 | |
| 52 | 15 | 1.1 | 6402 | / | / | / | 15900 | 7300 | 0.137 | |
直径17~35mm
| 主要寸法(mm) | モデル | クロム(N) | トウモロコシ) | 重量(g) | ||||||
| d | D | B | r | 開ける | 鉄のキャップ | コンタクトキャップ | 非接触型 | |||
| 17 | 23 | 4 | 0.2 | 6703 | 6703ZZ | 6703-2RS | 6703-2RU | 1200 | 865 | 0.004 |
| 26 | 5 | 0.3 | 6803 | 6803ZZ | 6803-2RS | 6803-2RU | 2630 | 1570 | 0.008 | |
| 26 | 7 | 0.3 | 63803 | 63803ZZ | 63803-2RS | 63803-2RU | 2630 | 1570 | 0.011 | |
| 30 | 7 | 0.3 | 6903 | 6903ZZ | 6903-2RS | 6903-2RU | 4600 | 2550 | 0.018 | |
| 35 | 8 | 0.3 | 16003 | / | / | / | 6000 | 3250 | 0.032 | |
| 35 | 10 | 0.3 | 6003 | 6003ZZ | 6003-2RS | 6003-2RU | 6000 | 3250 | 0.039 | |
| 35 | 14 | 0.5 | 63003 | / | 63003-2RS | / | 6050 | 3250 | 0.051 | |
| 40 | 12 | 0.6 | 6203 | 6203ZZ | 6203-2RS | 6203-2RU | 9550 | 4800 | 0.065 | |
| 40 | 16 | 1 | 62203 | / | 62203-2RS | / | 9560 | 4750 | 0.085 | |
| 40 | 17.5 | 1 | 63203 | / | 63203-2RS | / | 9200 | 4500 | 0.09 | |
| 47 | 14 | 1 | 6303 | 6303ZZ | 6303-2RS | 6303-2RU | 13600 | 6550 | 0.115 | |
| 47 | 19 | 1.5 | 62303 | / | 62303-2RS | / | 13500 | 6550 | 0.149 | |
| 47 | 22.2 | 1.5 | 63303 | / | 63303-2RS | / | 9800 | 5684 | 0.176 | |
| 62 | 17 | 1.1 | 6403 | / | / | / | 22700 | 10800 | 0.271 | |
| 20 | 27 | 4 | 0.2 | 6704 | 6704ZZ | 6704-2RS | 6704-2RU | 1790 | 1320 | 0.005 |
| 32 | 7 | 0.3 | 6804 | 6804ZZ | 6804-2RS | 6804-2RU | 4000 | 2470 | 0.019 | |
| 32 | 10 | 0.3 | 63804 | 63804ZZ | 63804-2RS | 63804-2RU | 4000 | 2470 | 0.024 | |
| 37 | 9 | 0.3 | 6904 | 6904ZZ | 6904-2RS | 6904-2RU | 6350 | 3700 | 0.036 | |
| 42 | 8 | 0.3 | 16004 | / | / | / | 7900 | 4500 | 0.05 | |
| 42 | 12 | 0.6 | 6004 | 6004ZZ | 6004-2RS | 6004-2RU | 9400 | 5000 | 0.07 | |
| 42 | 16 | 1 | 63004 | / | 63004-2RS | / | 9360 | 5000 | 0.088 | |
| 47 | 14 | 1 | 6204 | / | 6204-2RS | / | 12800 | 6600 | 0.106 | |
| 47 | 18 | 1.5 | 62204 | 6204ZZ | 62204-2RS | 62204-2RU | 12700 | 6550 | 0.128 | |
| 47 | 20.6 | 1.5 | 63204 | / | 63204-2RS | / | 9800 | 6174 | 0.15 | |
| 52 | 15 | 1.1 | 6304 | / | 6304-2RS | / | 15900 | 7900 | 0.144 | |
| 52 | 21 | 2 | 62304 | 6304ZZ | 62304-2RS | 62304-2RU | 15900 | 7800 | 0.197 | |
| 52 | 22.2 | 2 | 63304 | / | 63304-2RS | / | 11466 | 7056 | 0.21 | |
| 72 | 19 | 1.1 | 6404 | / | 6404-2RS | / | 31000 | 15200 | 0.408 | |
| 22 | 44 | 12 | 0.6 | 60/22 | 60/22ZZ | 60/22-2RS | 60/22-2RU | 9400 | 5050 | 0.074 |
| 50 | 14 | 1 | 62/22 | 62/22ZZ | 62/22-2RS | 62/22-2RU | 13900 | 6950 | 0.12 | |
| 56 | 16 | 1.1 | 63/22 | 63/22ZZ | 63/22-2RS | 63/22-2RU | 18400 | 9250 | 0.176 | |
| 25 | 32 | 4 | 0.2 | 6705 | 6705ZZ | 6705-2RS | 6705-2RU | 1930 | 1550 | 0.006 |
| 37 | 7 | 0.3 | 6805 | 6805ZZ | 6805-2RS | 6805-2RU | 4300 | 2950 | 0.022 | |
| 37 | 10 | 0.3 | 63805 | 63805ZZ | 63805-2RS | 63805-2RU | 4300 | 2950 | 0.032 | |
| 42 | 9 | 0.3 | 6905 | 6905ZZ | 6905-2RS | 6905-2RU | 7000 | 4500 | 0.041 | |
| 47 | 8 | 0.3 | 16005 | / | / | / | 6950 | 5650 | 0.06 | |
| 47 | 12 | 0.6 | 6005 | 6005ZZ | 6005-2RS | 6005-2RU | 10100 | 5850 | 0.079 | |
| 47 | 16 | 1 | 63005 | / | 63005-2RS | / | 11200 | 6550 | 0.1 | |
| 52 | 15 | 1 | 6205 | 6205ZZ | 6205-2RS | 6205-2RU | 14000 | 7900 | 0.128 | |
| 52 | 18 | 1.5 | 62205 | / | 62205-2RS | / | 14000 | 7800 | 0.146 | |
| 52 | 20.6 | 1.5 | 63205 | / | 63205-2RS | / | 10584 | 6860 | 0.175 | |
| 62 | 17 | 1.1 | 6305 | 6305ZZ | 6305-2RS | 6305-2RU | 23600 | 12100 | 0.232 | |
| 62 | 24 | 2 | 62305 | / | 62305-2RS | / | 22500 | 11600 | 0.32 | |
| 62 | 25.4 | 2 | 63305 | / | 63305-2RS | / | 14700 | 9800 | 0.315 | |
| 80 | 21 | 1.5 | 6405 | / | / | / | 40000 | 20100 | 0.528 | |
直径17~35mm
| 主要寸法(mm) | モデル | クロム(N) | トウモロコシ) | 重量(g) | ||||||
| d | D | B | r | 開ける | 鉄のキャップ | コンタクトキャップ | 非接触型 | |||
| 28 | 52 | 12 | 0.6 | 60/28 | 60/28ZZ | 60/28-2RS | 6028-2RU | 12500 | 7400 | 0.098 |
| 58 | 16 | 1 | 62/28 | 62/28ZZ | 62/28-2RS | 62/28-2RU | 17900 | 9750 | 0.175 | |
| 68 | 16 | 1.1 | 63/28 | 63/28ZZ | 63/28-2RS | 63/28-2RU | 26800 | 14000 | 0.287 | |
| 30 | 37 | 4 | 0.2 | 6706 | 6706ZZ | 6706-2HS | 6706-2RU | 2050 | 1780 | 0.008 |
| 42 | 7 | 0.3 | 6806 | 6805ZZ | 6806-2RS | 6806-2RU | 4500 | 3400 | 0.0026 | |
| 42 | 10 | 0.3 | 63806 | 63806ZZ | 63806-2HS | 63806-2RU | 4500 | 3400 | 0.026 | |
| 47 | 9 | 0.3 | 6906 | 6906ZZ | 6906-2HS | 6906-2RU | 7250 | 5000 | 0.045 | |
| 55 | 9 | 0.3 | 16006 | / | / | / | 9950 | 6550 | 0.085 | |
| 55 | 13 | 1 | 6006 | 6006ZZ | 6006-2RS | 6006-2RU | 13200 | 8300 | 0.117 | |
| 55 | 19 | 1.5 | 63006 | / | 63006-2RS | / | 13300 | 8300 | 0.159 | |
| 62 | 16 | 1 | 6006 | 6706ZZ | 6206-2RS | 6206-2RU | 19500 | 11300 | 0.199 | |
| 62 | 20 | 1.5 | 62206 | / | 62206-2RS | / | 19500 | 11200 | 0.242 | |
| 62 | 23.8 | 1.5 | 63206 | / | 63206-2RS | / | 14700 | 9800 | 0.28 | |
| 72 | 19 | 1.1 | 6306 | 6306ZZ | 6306-2RS | 6306-2RU | 26700 | 15000 | 0.346 | |
| 72 | 27 | 2 | 62306 | / | 62306-2RS | / | 28100 | 16000 | 0.485 | |
| 72 | 30.2 | 2 | 63306 | / | 63306-2RS | / | 19600 | 13426 | 0.53 | |
| 90 | 23 | 1.5 | 6460 | / | / | / | 43500 | 23800 | 0.72 | |
| 32 | 58 | 13 | 1 | 60/32 | 60/32ZZ | 60/32-2RS | 60/32-2RU | 15100 | 9150 | 0.129 |
| 65 | 17 | 1 | 62/32 | 62/32ZZ | 62/32-2RS | 62/32-2RU | 22400 | 13100 | 0.23 | |
| 75 | 20 | 1.1 | 63/32 | 63/32ZZ | 63/32-2RS | 63/32-2RU | 30000 | 16200 | 0.382 | |
| 35 | 44 | 5 | 0.3 | 6707 | 6707ZZ | 6707-2RS | 6707-2RU | 1862 | 1637 | 0.15 |
| 47 | 7 | 0.3 | 6807 | 6807ZZ | 6807-2RS | 6807-2RU | 4900 | 4000 | 0.029 | |
| 55 | 10 | 0.6 | 6907 | 6907ZZ | 6907-2RS | 69C7-2RU | 10400 | 7150 | 0.073 | |
| 62 | 9 | 0.3 | 16007 | / | / | / | 11700 | 8150 | 0.11 | |
| 62 | 14 | 1 | 6007 | 6007ZZ | 6007-2RS | 6007-2RU | 16000 | 10300 | 0.156 | |
| 62 | 20 | 1.5 | 63007 | 63007-2RS | / | 15900 | 10200 | 0.21 | ||
| 72 | 17 | 1.1 | 6207 | 6207ZZ | 6207-2RS | 6207-2RU | 25700 | 15300 | 0.28 | |
| 72 | 23 | 2 | 62207 | / | 62207-2RS | / | 25500 | 15300 | 0.435 | |
| 72 | 27 | 2 | 63207 | / | 63207-2RS | / | 19404 | 12740 | 0.435 | |
| 80 | 21 | 1.5 | 6307 | 6307ZZ | 6307-2RS | 6307-2RU | 33500 | 19100 | 0.457 | |
| 80 | 31 | 2.5 | 62307 | / | 62307-2RS | / | 33200 | 19000 | 0.67 | |
| 80 | 34.9 | 2.5 | 63307 | / | 63307-2RS | / | 23520 | 16170 | 0.71 | |
| 100 | 25 | 1.5 | 6407 | / | / | / | 55000 | 31000 | 0.936 | |
直径40~70mm
| 主要寸法(mm) | モデル | クロム(N) | トウモロコシ) | 重量(g) | ||||||
| d | D | B | r | 開ける | 鉄のキャップ | コンタクトキャップ | 非接触型 | |||
| 40 | 50 | 6 | 0.3 | 6708 | 6708ZZ | 6708-2RS | 6708-2RU | 2519 | 2234 | 0.023 |
| 52 | 7 | 0.3 | 6808 | 6808ZZ | 6808-2RS | 6808-2RU | 5050 | 4350 | 0.033 | |
| 62 | 12 | 0.6 | 6908 | 6908ZZ | 6908-2RS | 6908-2RU | 13700 | 9900 | 0.109 | |
| 68 | 9 | 0.3 | 16008 | / | / | 11100 | 8550 | 0.125 | ||
| 68 | 15 | 1 | 6008 | 6008ZZ | 6008-2RS | 6008-2RU | 16800 | 11500 | 0.194 | |
| 68 | 21 | 1.5 | 63008 | / | 63008-2RS | / | 16800 | 11600 | 0.259 | |
| 80 | 18 | 1.1 | 6208 | 6208ZZ | 6208-2RS | 6208-2RU | 29100 | 17900 | 0.366 | |
| 80 | 23 | 2 | 62208 | / | 62208-2RS | / | 30700 | 19000 | 0.45 | |
| 80 | 30.2 | 2 | 63208 | / | 63208-2RS | / | 20580 | 14210 | 0.435 | |
| 90 | 23 | 1.5 | 6308 | 6308ZZ | 6308-2RS | 6308-2RU | 40500 | 24100 | 0.633 | |
| 90 | 33 | 2.5 | 62308 | / | 62308-2RS | / | 41000 | 24000 | 0.91 | |
| 90 | 36.5 | 2.5 | 63308 | / | 63308-2RS | / | 29400 | 20482 | 1.02 | |
| 110 | 27 | 2 | 6408 | / | / | 63500 | 36500 | 1.2 | ||
| 45 | 55 | 6 | 0.3 | 6709 | 6709ZZ | 6709-2RS | 6709-2RU | 2577 | 2401 | 0.025 |
| 58 | 7 | 0.3 | 6809 | 6809ZZ | 6809-2RS | 6809-2RU | 6400 | 5500 | 0.04 | |
| 68 | 12 | 0.6 | 6909 | 6909ZZ | 6909-2RS | 6909-2RU | 14100 | 10900 | 0.122 | |
| 75 | 10 | 0.6 | 16009 | / | / | / | 12900 | 10500 | 0.17 | |
| 75 | 16 | 1 | 6009 | 6009ZZ | 6009-2RS | 6009-2RU | 21000 | 15200 | 0.246 | |
| 75 | 23 | 1.5 | 63009 | / | 63009-2RS | / | 20800 | 14600 | 0.345 | |
| 85.0 | 19 | 1.1 | 6209 | 6209ZZ | 6209-2RS | 6209-2RU | 32500 | 20500 | 0.407 | |
| 85.0 | 23 | 2 | 62209 | / | 62209-2RS | / | 33200 | 21600 | 0.485 | |
| 85.0 | 30.2 | 2 | 63209 | / | 63209-2RS | / | 22540 | 15680 | 0.64 | |
| 100.0 | 25 | 1.5 | 6309 | 6309ZZ | 6309-2RS | 6309-2RU | 53000 | 32000 | 0.833 | |
| 100.0 | 36 | 2.5 | 62309 | / | 62309-2RS | / | 52700 | 31500 | 1.19 | |
| 100.0 | 39.7 | 2.5 | 63309 | / | 63309-2RS | / | 37240 | 27440 | 1.3 | |
| 120.0 | 29 | 2 | 6409 | / | / | 77500 | 45000 | 1.55 | ||
| 50 | 62.0 | 6 | 0.3 | 6710 | 6710ZZ | 6710-2RS | 6710-2RU | 2666 | 2636 | 0.064 |
| 65.0 | 7 | 0.3 | 6810 | 6810ZZ | 6810-2RS | 6810-2RU | 6600 | 6050 | 0.052 | |
| 72.0 | 12 | 0.6 | 6910 | 6910ZZ | 6910-2RS | 6910-2RU | 14500 | 11700 | 0.127 | |
| 80.0 | 10 | 0.6 | 16010 | / | / | / | 16100 | 13100 | 0.18 | |
| 80.0 | 16 | 1 | 6010 | 6010ZZ | 6010-2RS | 6010-2RU | 21800 | 16600 | 0.264 | |
| 80.0 | 23 | 1.5 | 63010 | / | 63010-2RS | / | 21600 | 16000 | 0.37 | |
| 90.0 | 20 | 1.1 | 6210 | 6210ZZ | 6210-2RS | 6210-2RU | 35000 | 23200 | 0.463 | |
| 90.0 | 23 | 2 | 62210 | / | 62210-2RS | / | 35100 | 23200 | 0.535 | |
| 90.0 | 30.2 | 2 | 63210 | / | 63210-2RS | / | 24500 | 18130 | 0.675 | |
| 110.0 | 27 | 2 | 6310 | 6310ZZ | 6310-2RS | 6310-2RU | 62000 | 38100 | 1.07 | |
| 110.0 | 40 | 2 | 62310 | / | 62310-2RS | / | 61800 | 38000 | 1.55 | |
| 130.0 | 31 | 2.1 | 6410 | / | / | / | 87500 | 52000 | 1.91 | |
直径40~70mm
| 主要寸法(mm) | モデル | クロム(N) | トウモロコシ) | 重量(g) | ||||||
| d | D | B | r | 開ける | 鉄のキャップ | コンタクトキャップ | 非接触型 | |||
| 55 | 68 | 7 | 0.3 | 6711 | / | / | / | 4850 | 5060 | 0.055 |
| 72 | 9 | 0.3 | 6811 | 6811ZZ | 6811-2RS | 6811-2RU | 9100 | 8450 | 0.083 | |
| 80 | 13 | 1 | 6911 | 6911ZZ | 6911-2RS | 6911-2RU | 16000 | 13200 | 0.177 | |
| 90 | 11 | 0.6 | 16011 | / | / | / | 15000 | 13500 | 0.26 | |
| 90 | 18 | 1.1 | 6011 | 6011ZZ | 6011-2RS | 6011-2RU | 28300 | 21300 | 0.384 | |
| 100.0 | 21 | 1.5 | 6211 | 6211ZZ | 6211-2RS | 6211-2RU | 43500 | 29300 | 0.607 | |
| 100.0 | 25 | 1.5 | 62211 | / | 62211-2BS | / | 43600 | 29000 | 0.7 | |
| 120.0 | 29 | 2 | 6311 | 6311ZZ | 6311-2RS | 6311-2RU | 71500 | 44500 | 1.37 | |
| 120.0 | 43 | 2 | 62311 | / | 62311-2RS | / | 71500 | 45000 | 1.95 | |
| 140.0 | 33 | 2.1 | 6411 | / | / | / | 101000 | 62000 | 2.32 | |
| 60 | 75 | 7 | 0.3 | 6712 | / | / | / | 5900 | 6325 | 0.07 |
| 78 | 10 | 0.3 | 6812 | 6812ZZ | 6812-2RS | 6812-2RU | 11500 | 10600 | 0.106 | |
| 85 | 13 | 1 | 6912 | 6912ZZ | 6912-2RS | 6912-2RU | 19400 | 16200 | 0.191 | |
| 95 | 11 | 0.6 | 16012 | / | / | / | 16200 | 14300 | 0.28 | |
| 95 | 18 | 1.1 | 6012 | 6012ZZ | 6012-2RS | 6012-2RU | 29500 | 23200 | 0.418 | |
| 110.0 | 22 | 1.5 | 6212 | 6212ZZ | 6212-2RS | 6212-2RU | 52500 | 36000 | 0.783 | |
| 110.0 | 28 | 1.5 | 62212 | / | 62212-2BS | / | 47500 | 32500 | 0.97 | |
| 130.0 | 31 | 2 | 6312 | 6312ZZ | 6312-2RS | 6312-2RU | 82000 | 52000 | 1.7 | |
| 130.0 | 46 | 2 | 62312 | / | 62312-2RS | / | 81900 | 52000 | 2.5 | |
| 130.0 | 35 | 2.1 | 6412 | / | / | / | 109000 | 70000 | 2.79 | |
| 65 | 85 | 10 | 0.6 | 6813 | 6813ZZ | 6813-2RS | 6813-2RU | 12000 | 11500 | 0.125 |
| 90 | 13 | 1 | 6913 | 6913ZZ | 6913-2RS | 6913-2RU | 17400 | 16000 | 0.2 | |
| 100.0 | 11 | 0.6 | 16013 | / | / | / | 20500 | 18600 | 0.3 | |
| 100.0 | 18 | 1.1 | 6013 | 6013ZZ | 6013-2RS | 6013-2RU | 30500 | 25200 | 0.438 | |
| 120.0 | 23 | 1.5 | 6213 | 6213ZZ | 6213-2BS | 6213-2RU | 57000 | 40000 | 0.99 | |
| 120.0 | 31 | 1.5 | 62213 | / | 62213-2RS | / | 55900 | 40500 | 1.25 | |
| 140.0 | 33 | 2.1 | 6313 | 6313ZZ | 6313-2RS | 6313-2RU | 92500 | 59500 | 2.08 | |
| 140.0 | 48 | 2 | 62313 | / | 62313-2RS | / | 92300 | 60000 | 3 | |
| 160.0 | 37 | 2.1 | 6413 | / | / | / | 118000 | 78500 | 3.36 | |
| 70 | 85 | 7 | 0.3 | 6714 | / | / | / | 6100 | 7015 | 0.08 |
| 90 | 10 | 0.6 | 6814 | 6814ZZ | 6814-2RS | 6814-2RU | 12100 | 11900 | 0.135 | |
| 100.0 | 16 | 1 | 6914 | 6914ZZ | 6914-2RS | 6914-2RU | 23500 | 21100 | 0.327 | |
| 110.0 | 13 | 0.6 | 16014 | / | / | / | 26800 | 23600 | 0.433 | |
| 110.0 | 20 | 1.1 | 6014 | 6014ZZ | 6014-2RS | 6014-2RU | 38000 | 31000 | 0.607 | |
| 125.0 | 24 | 1.5 | 6214 | 6214ZZ | 6214-2RS | 6214-2RU | 62000 | 44000 | 1.07 | |
| 125.0 | 31 | 1.5 | 62214 | / | 62214-2RS | / | 60500 | 45000 | 1.3 | |
| 150.0 | 35 | 2.1 | 6314 | 6314ZZ | 6314-2RS | 6314-2RU | 104000 | 68000 | 2.52 | |
| 150.0 | 51 | 2 | 62314 | / | 62314-2RS | / | 104000 | 68000 | 3.55 | |
| 180.0 | 42:00 | 3 | 6414 | / | / | / | 145000 | 105000 | 5 | |
複列ボールベアリング ラジアル荷重と両方向のアキシアル荷重に同時に耐えられるため、モーター、機械装置、ファン、自動車部品、その他の用途に広く使用されています。しかし、実際の使用において複列玉軸受から異音が発生した場合、装置の動作の安定性に影響を与えるだけでなく、潜在的な故障リスクを示す可能性があるため、タイムリーな調査と対応が必要となります。 1. 複列玉軸受...
続きを読む複列玉軸受 高い耐荷重と安定した性能により、さまざまな機械装置に広く使用されており、自動車、産業機器、家電、精密機器などに幅広く使用されています。ただし、長期使用または不適切なメンテナンスにより、複列ボールベアリングにいくつかの一般的な障害が発生し、機器の通常の動作に影響を与える可能性があります。これらの故障の原因と解決策を理解することは、ベアリングの耐用年数を延ばし、機械装置の...
続きを読むベアリングの早期故障を避けるために荷重パラメータを一致させるにはどうすればよいですか? の耐久性 複列アンギュラ玉軸受 機械式トランスミッション システムでは、正確な負荷マッチングから始まります。これらのベアリングは、ラジアル荷重とアキシアル荷重の両方に耐えるように設計されていますが、ラジアル荷重に対するアキシアル荷重の比率は耐用年数に直接影響します。業界の経験...
続きを読む機械装置の中核部品として、 複列ボールベアリング 特に高速性と低ノイズが要求されるシナリオにおいて、安定した動作を確保する上で重要な役割を果たします。技術エンジニアや調達担当者にとって、信頼できるメーカーを特定し、科学的な選択方法を習得することが、機器のパフォーマンスを最適化するための鍵となります。この記事では、徹底した質問と専門的な分析を通じて、これら 2 つの中心的な問題を...
続きを読む機械装置の中核部品であるベアリングの性能と品質は、システム全体の動作効率と安定性に直接関係します。寧波万順軸受有限公司は、中国軸受業界のリーダーとして、特に深溝分野における優れた生産技術、厳格な品質管理、豊富な製品ラインにより、国内外の市場で広く認知され、信頼を得ています。ボールベアリング。
深溝玉軸受 シンプルな構造、高負荷容量、低摩擦により、さまざまな機械装置に広く使用され、伝動システムに欠かせない部品となっています。寧波万順軸受有限公司は深溝玉軸受の重要性をよく認識しているため、トランスミッションシステムに対するさまざまな業界の厳しい要件を満たす高品質かつ高精度の深溝玉軸受の製造に取り組んでいます。
寧波万順の製品マトリックスでは、42 および 43 シリーズ深溝玉軸受がその優れた性能と信頼できる品質により、多くのお客様の第一選択となっています。これら 2 つの製品シリーズは、国際一般規格を満たすだけでなく、複雑で変化する使用条件下でも各軸受が安定して動作できるように、材料の選択、工程管理、品質検査などを厳密に管理しています。同時に、さまざまな顧客の個別のニーズを満たすために、寧波万順は、製品が自動車、モーター、農業機械、工作機械やその他の分野。
高品質ベアリングの生産に注力する企業として、寧波万順は常に技術革新を会社発展の核心原動力とみなしてきました。深溝玉軸受の生産プロセスにおいて、同社は先進的な生産設備と技術を継続的に導入し、生産プロセスを最適化し、生産効率と製品品質を向上させます。同時に、同社は完全な研究開発システムも確立しており、国内外の著名な大学や科学研究機関と積極的に協力して、共同で技術的困難を克服し、深溝玉軸受業界の技術進歩を促進しています。
品質は寧波万順の生命線です。当社は常に「顧客満足を中心とする」を品質管理の中心概念としており、ISO9001品質マネジメントシステム規格を厳格に実施し、原材料の調達、生産、加工、完成品の検査などのすべてのリンクを厳格に管理しています。同社はまた、高度な試験装置と専門の試験チームを備えており、製品のさまざまな性能指標の包括的な試験を実施して、深溝玉軸受の各セットが業界基準を満たす、またはそれを超えていることを確認します。この品質への粘り強い追求により、寧波万順の深溝玉軸受は市場で高い評価と幅広い認知を獲得しました。
寧波万順ベアリング有限公司は今後も「事業を行う前に友達を作り、相互利益と共同発展」という経営理念を堅持し、各界の友人と幅広く深く協力していきます。よりオープンな心とより現実的な行動を持って、国内外で生活してください。当社は、継続的な努力と革新を通じて、我が国、さらには世界の工業生産の発展に貢献できると強く信じています。同時に、当社は、より良い未来を一緒に築くために、より多くの志を同じくするパートナーと協力することも楽しみにしています。
